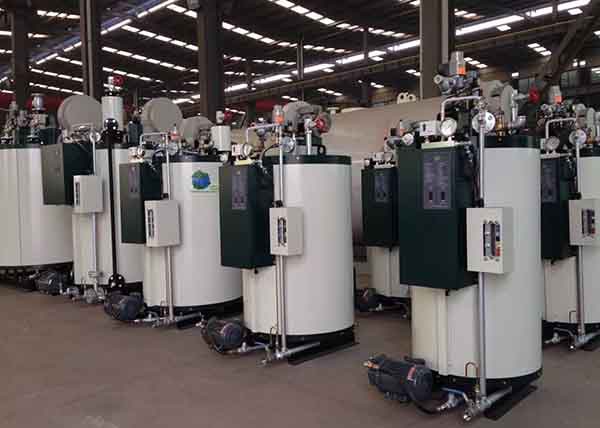

燃?xì)庳灹髡羝仩t

適用燃料:輕油
應用范圍:食品加工、酒店洗浴、醫藥化工、服裝加工等
產品簡介:它是由本體、汽水分離器、水泵、燃燒機等主體和配件組成,水管通常布置成內外兩圈,管子與管子緊密用縱鰭片相連,使受熱面布置緊湊,水管采用了兩端管口縮頸工藝,然后再將水管與上、下集箱焊接相連,水管的焊接和T型...

24小時銷售熱線: 18039536698

產品介紹
  輕油貫流蒸汽鍋爐由鍋爐本體(上集箱,下集箱,水管)、汽水分離器、水泵、燃燒機等部件組成,水管通常布置成內外兩圈,管子與管子緊密相排或用縱鰭片相連,使受熱面布置緊湊,水管采用了兩端管口縮頸工藝,然后再將水管與上、下集箱焊接相連,水管的焊接和T型環縫的焊接采用二氧化碳全自動焊或半自動焊,大大減小了焊接應力,并了良好的焊縫外觀成型。
  根據鍋爐容量的大小,在局部區域增加了縱鰭片的布置,內圈水管靠爐膛側的半周為輻射受熱面,內圈管另外半周及外圈管靠爐膛側的半周為對流受熱面,鍋爐水管布置成W型燃燒氣體流程,這一設計大幅度增加了傳熱面積。貫流鍋爐的水容量較小,因此鍋爐啟動速度較快;鍋爐的燃燒器位于鍋爐頂部,便于維護。
  輕油貫流蒸汽鍋爐用處非常廣泛,洗滌熨燙行業的干洗機、水洗機、臥式水洗機、脫水機、洗脫兩用機、洗衣房、干洗房、烘干房、干洗店、水洗機、大型洗衣機、蒸汽烘干機、干洗殺菌等;食品行業的食品廠、飲料廠、肉制品廠、釀酒廠、面包房、烘培機、洗碗機、牛奶高溫消毒、乳化機、乳化鍋、化糖鍋等;生物設備行業的酵罐、發酵罐消毒、發酵罐空消、臥式發酵罐、啤酒發酵罐、反應釜等;以及化工行業、包裝行業、制藥行業、大棚養殖等。
性能特點
(1)鍋爐結構緊湊,外形美觀,占地面積小,可大大降低成本及安裝費用
(2)鍋爐節能,環保,性能好,全自動控制,可實現無人操作
(3)點火后4-5分鐘既可以獲得足壓蒸汽。
(4)燃燒、蒸汽壓力及水位均全自動控制,運轉安全、經濟。
(5)燃燒氣體高速流動在水管群間,熱對流佳,熱吸收快,傳熱效果佳。6.運行安靜、燃燒穩定、符合環保標準。
(6)爐體構造吸熱效果佳,燃燒效率92%-96%。
(7)高技術、高品質,全自動CO2焊接,部件標準統一,品質有保證。
(8)網絡終端監控系統,可連接遠程控制中心。
(9)診斷鍋爐運轉狀況及協助故障排除。
(10)可同時監控多臺鍋爐運轉并記錄故障時間、位置、蒸發量、燃料消耗量、給水量、蒸汽壓力、水管溫度、排煙溫度、給水溫度等,并可打印日報表及月報表。
(11)預熱器使用無縫管經噴砂、熱沁鍍鋅處理,延長使用壽命。
技術參數
型號 LSS0.1-0.7-Q LSS0.3-0.7-Q LSS0.5-0.7-Q LSS0.75-1.0-Q
額定蒸發量(Kg/h) 100 300 500 750
工作壓力(MPa) 0.7 0.7 0.7 1.0
鍋爐受熱面積(㎡) 2.8 5.7 8.21 10.77
鍋爐容量(L) 52 134 190 206
鍋爐熱效率(%) 92—98 92—98 92—98 92—98
節能器(L) - 5.4 6.6 7.8
燃料消耗量(kg/h) 6.5 18.7 31.2 46.7
鍋爐總耗電率 1.0 1.35 2.45 3.2
燃油入口管徑 20 25 40 40
給水入口管徑 15 20 25 25
蒸汽出口管徑 20 25 32 40
排污口徑 25 25 25 25
安全閥口徑 20 20 25 25
自動排放管徑 - - - -
鍋爐重量(Kg) 366 900 1320 1630

鍋爐尺寸

長、寬、高

(mm)

1020

711

1550

1500

1150

1900

1750

1250

2300

1900

1120

2230



型號 LSS1-1.0-Q LSS2-1.0-Q LSS3-1.0-Q LSS4-1.0-Q
額定蒸發量(Kg/h) 1000 2000 3000 4000
工作壓力(Kgf/㎡) 1.0 1.0 1.0 1.0
鍋爐受熱面積(㎡) 12.58 15.86 21.84 31.3
鍋爐容量(L) 256 490 610 800
鍋爐熱效率(%) 92—98 92—98 92—98 92—98
節能器(L) 9 11.5 35 45
燃料消耗量(kg/h) 62.3 124.6 186.9 249.2
鍋爐總耗電率 3.9 11.4 19.3 22.8
燃油入口管徑 40 50 65 65
給水入口管徑 25 40 40 40
蒸汽出口管徑 50 65 80 100
排污口徑 25 25 25 25
安全閥口徑 32 25-32 40 40
自動排放管徑 10 10 15 15
鍋爐重量(Kg) 2050 2990 3345 3985

鍋爐尺寸

長、寬、高

(mm)

2000

2200

2500

2200

2200

2500

2400

2370

2600

2400

2370

3350


備注:
1. 上述所有值,是以天然氣(LNG)低位發熱值8,400kcal/Nm3、城市煤氣(CG)低位發熱值4,000kcal/Nm3、焦?fàn)t煤氣低位發熱值4,200kcal/Nm3、柴油低位發熱值10,200kcal/kg、甲醇低位發熱值4650kcal/kg為標準計算。
2. 根據用戶需求,我公司可以提供其他特殊型號的鍋爐。
